Connections for round tubes : RC2

Index

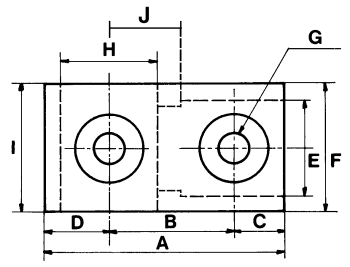

RC - 2

	Ø21	Ø27	Ø30	Ø34	Ø35	Ø40	Ø42	Ø49	Ø50
A	53,5	70	70	79	79	96	96	110	110
B	27	35	35	37,5	37,5	47,5	47,5	56	56
C	11	16	16	19	19	22	22	23,5	23,5
D	15,5	19	19	22,5	22,5	26,5	26,5	30,5	30,5
E	21,5	27,5	30,5	34,5	35,5	40,5	43,5	49,5	50,5
F	30,5	37,5	37,5	44,5	44,5	53,5	53,5	60	60
G	8₁₂₅	8₁₂₅	8₁₂₅	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀
H	21,5	27,5	27,5	34,5	35,5	42,5	42,5	49,5	50,5
I	31	44,5	44,5	44,5	44,5	55	55	61,5	61,5
J				29	29	33	33	38	38
