Connections for round tubes : RC1

Index

RC - 1

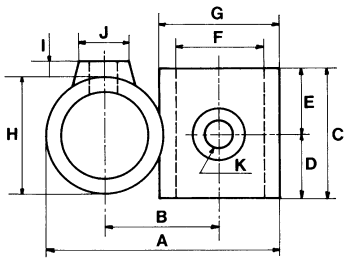

	Ø21	Ø27	Ø30	Ø34	Ø35	Ø40	Ø42	Ø49	Ø50
A	59	72,5	72,5	86	86	106	106	120,5	120,5
B	28,5	35	35	42	42	50	50	54,5	54,5
C	32,5	41,5	41,5	46	46	56	56	66	66
D	16,2	20,7	20,7	23	23	28	28	33	33
E	16,2	20,7	20,7	23	23	28	28	33	33
F	21,5	27,5	30,5	34,5	35,5	41	43	49,5	50,5
G	31	37,5	37,5	45	45	55,5	55,5	65,5	65,5
H	31	37,5	37,5	45	45	55,5	55,5	65,5	65,5
I	4	4	4	6	6	6	6	6	6
J	19	19	19	23	23	22	22	24	24
K	8₁₂₅	8₁₂₅	8₁₂₅	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀
