Connections for round tubes : RC6

Index

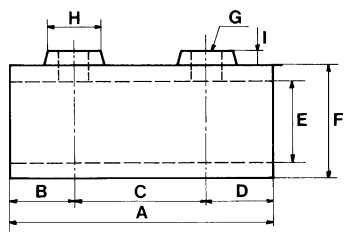

RC - 6

	Ø21	Ø27	Ø30	Ø34	Ø35	Ø42	Ø49	Ø50
A	80	80	80	106	106	99	123	123
B	20	20	20	27	27	24,5	26,5	26,5
C	40	40	40	52	52	50	70	70
D	20	20	20	27	27	24,5	26,5	26,5
E	21,5	27,5	30,5	34,5	35,5	43	49,5	50,5
F	31	37,5	37,5	46	46	53,5	62	62
G	8₁₂₅	8₁₂₅	8₁₂₅	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀
H	18	19	19	22	22	22	22	22
