Connections for round tubes : RC4

Index

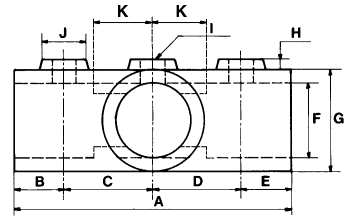

RC - 4

	Ø21	Ø27	Ø30	Ø34	Ø35	Ø40	Ø42	Ø49	Ø50
A	78	103	103	118,5	118,5	136	136	158	158
B	12	18,5	18,5	18,2	18,2	19	19	25	25
C	27	33	33	41	41	49	49	54	54
D	27	33	33	41	41	49	49	54	54
E	12	18,5	18,5	18,2	18,2	19	19	25	25
F	21,5	27,5	30,5	34,5	35,5	40,5	43	49,5	50,5
G	30,5	38	38	44,5	44,5	53,5	53,5	63	63
H	4	4	4	6	6	6	6	5	5
I	8₁₂₅	8₁₂₅	8₁₂₅	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀	10₁₅₀
J	19	19	22	22	22	22	22	22	22
K				29	29	33	33	38	38
